Wenig Anzug, viel Klemme Neue Jakob-Spannschraube mit Kraftverstärker

Quelle: Jakob Antriebstechnik 1 min Lesedauer

Anbieter zum Thema

JAKOB Antriebstechnik GmbH
FAULHABER Austria GmbH
Meister Strömungstechnik GmbH
Murrelektronik GmbH

Die Spannschraube SC von Jakob Antriebstechnik punktet laut Hersteller damit, dass eine Version beispielsweise mit nur 130 Newtonmetern Anzugsdrehmoment umgerechnet 25 Tonnen Spannkraft erreicht ...

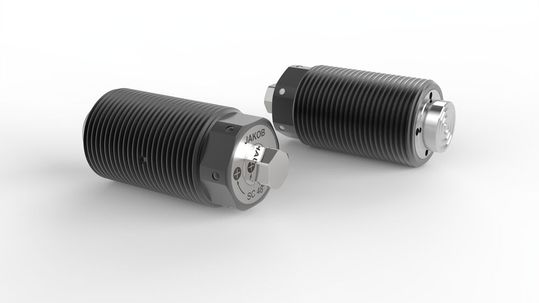

Hier blickt man auf Jakob-Spannschrauben aus der Baureihe SC. Hervorzuheben sei ihr besonderes Innenleben, dass mit wenig Anzugsdrehmoment sehr hohe Spannkräfte erzeugt ...(Bild: Jakob)
Hier blickt man auf Jakob-Spannschrauben aus der Baureihe SC. Hervorzuheben sei ihr besonderes Innenleben, dass mit wenig Anzugsdrehmoment sehr hohe Spannkräfte erzeugt ...
(Bild: Jakob)

Neue Investitionen sollten einen nachhaltigen Mehrwert bieten, wie Jakob Antriebstechnik sagt. Und das erreicht man beispielsweise durch eine einfachere und schnellere Handhabung beim Einrichten, durch die Verringerung von Gefahrenpotenzialen oder mit einer ergonomischeren Arbeitsplatzgestaltung. Aber auch längere Werkzeugstandzeiten und eine verbesserte Produktqualität zählen zu den angestrebten Vorteilen. Besonders attraktiv sind natürlich Möglichkeiten, die gleich mehrere dieser Anforderungen gleichzeitig erfüllen. Bei den Spannelementen von Jakob ist das übrigens aufgrund ihres innovativen und durchdachten Innenlebens häufig der Fall.

Hohe Spannkraft bei minimalem Aufwand

Das Herzstück der Kraftspannschraube SC ist ihr, wie es heißt, einzigartiges Innenleben. Es handelt sich dabei um ein speziell entwickeltes Keilspannsystem. Dieses dient als kraftvoller Verstärker und ermöglicht extrem hohe Spannkräfte bei gleichzeitig niedrigen Anzugsmomenten, so Jakob. Die einfache, manuelle Bedienung garantiere dabei eine höchste Betriebssicherheit. Die Kraftspannschrauben der Serie SC eignen sich demnach für viele Anwendungen an Maschinen – darunter Pressen, Stanzen und Werkzeugmaschinen. Aber auch der Vorrichtungsbau und die Betriebsmittelkonstruktion könnten durch sie profitieren. Verschiedene Baugrößen mit abgestuften Gewindedurchmessern und Spannkräften ermöglichen nämlich eine bedarfsgerechte Auswahl.

Von Standardsystemen bis zum Sondermodell

Wegen ihrer speziellen Geometrie sind die SC-Spannschrauben in jeder Spannstellung selbsthemmend und bieten einen Spannhub von maximal drei Millimetern. Dadurch lassen sich unabhängig vom Anzugsmoment Spannkräfte bis zum Nennwert zuverlässig erreichen. Es gibt das System in Standardausführungen mit Gewindedurchmessern von M36, M48, M64 und M80. Zu erwähnen ist auch noch die Sonderausführung mit Namen SC 100, die eine maximale Spannkraft von 250 Kilonewton bei einem Gewinde von M100 × 6 erreicht – und das bei einem Anzugsdrehmoment von lediglich 130 Newtonmetern. Die Bedienung erfolge bei allen einfach mit einem 14er-Innensechskant-Schlüssel. Für präzise und reproduzierbare Spannkraftwerte empfiehlt sich der Einsatz eines Drehmomentschlüssels, wie der Hersteller anmerkt. Für spezielle Anforderungen sind auf Wunsch auch kundenspezifische Sondergewinde möglich.
