Flexibler zerspanen

ZCC-CT hat flexiblen Kreissegmentfräser und Kompaktes zum Abstechen

< zurück

Seite: 2/2

Anbieter zum Thema

ZCC Cutting Tools Europe GmbH
FAULHABER Austria GmbH
Fastems Systems GmbH

Mehr Möglichkeiten beim Ein- und Abstechen

ZCC Cutting Tools Europe stellte auf der AMB 2026 auch eine Erweiterung seines modularen Systems Z-Groove Compact für die Anwendungen Ein- und Abstechen sowie für das Stechdrehen vor. Letztes Jahr hatte man dazu die erste, radiale Ausbaustufe des kompakten Systems vorgestellt. Mit der neuen axialen Erweiterung gewinne man als Zerspaner beim Drehen nun weiter an Flexibilität und decke dabei immer mehr Anwendungen im gesamten Stechbereich ab. Parallel dazu stehen zusätzlich maschinenspezifische Aufnahmen bereit, die das nahe Abstechen zwischen Haupt- und Gegenspindel gezielt ermöglichen, wie es weiter heißt. Durch seine leichte Handhabung sei das modulare Stechdrehsystem auch sehr bedienerfreundlich, bei gleichzeitig gesteigerter Produktivität und Prozesssicherheit. Eine zentrale Rolle spielt dabei die neu entwickelte Stechkassetten-Schnittstelle, wie man erfährt. Denn sie ermöglicht jetzt den schnellen und präzisen Wechsel von Stecheinsatz und Stechkassette sowie den flexiblen Übergang zwischen radialer und axialer Bearbeitung. Das klappe jeweils in wenigen Schritten und ohne Stabilitätsverlust des Werkzeugs. Die Konstruktion erlaubt außerdem auch noch Einstechoperationen entlang eines Zapfens, wodurch sich zusätzliche Bearbeitungsoptionen für komplexe Konturen ergeben, wie ZCC-CT betont.

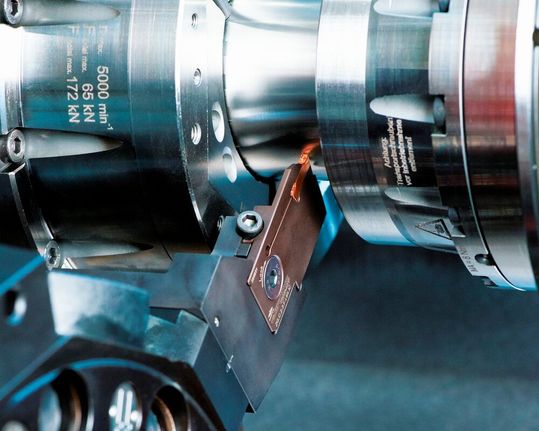

Das Ein-, Abstech- und Stechdrehsystem Z-Groove von ZCC-CT Europe erweitert die Anwendungsmöglichkeiten unter anderem durch eine neu entwickelte Stechkassetten-Schnittstelle.(Bild: ZCC Cutting Tools Europe)
Das Ein-, Abstech- und Stechdrehsystem Z-Groove von ZCC-CT Europe erweitert die Anwendungsmöglichkeiten unter anderem durch eine neu entwickelte Stechkassetten-Schnittstelle.
(Bild: ZCC Cutting Tools Europe)

Stets perfekt temperierte Zerspanungszone

Und neue maschinenspezifische Aufnahmen legen Z-Groove Compact nun auch für das Abstechen zwischen Haupt- und Gegenspindel aus. Das schlanke Halterdesign ist dazu an die jeweilige Maschinen- und Spannmittelsituation angepasst. So werde das Kollisionsrisiko reduziert und – abhängig von Bauteillänge und Abgreifsituation – das Abstechen auf der Haupt- und Gegenspindelseite ermöglicht. Der geringe Stangenüberstand dämpft Vibrationen und trägt zu höheren Standzeiten bei, während die vorgegebene, zielgerichtete Kühlschmierstoff-Ausrichtung reproduzierbare Prozesse garantiert, so ZCC-CT. Denn sie reduziert die Temperatur in der Zerspanungszone und an der Freifläche. Die zwei Medienanschlüsse an der Rück- und Unterseite des Werkzeugschafts böten bei der radialen Bearbeitung eine flexible und unkomplizierte Kühlmittelanbindung. Auch die Spanabfuhr werde optimiert. Die Aufnahmen sind derzeit schon für die Typen VDI/PSC/BMT verfügbar. Weitere Maschinen- und Revolverschnittstellen sind auf Anfrage erhältlich. Die Axiale Einstechtiefe beträgt 10 bis 22 Millimeter, der bearbeitbare Durchmesser zwischen 444 und 815 Millimeter. In puncto Stechbreiten werden drei bis sechs Millimeter angegeben.

(ID:50956736)
