Drahtwälzlager für Werkzeugwechsler Wenn Präzision auf Effizienz trifft

16.09.2025 Quelle: Pressemitteilung Franke GmbH 1 min Lesedauer

Anbieter zum Thema

Franke GmbH

Fastems Systems GmbH

WFL Millturn Technologies GmbH & Co. KG

VEGA Austria GmbH

Aufgrund ihrer Bauart sind die Drahtwälzlager von Franke die perfekten Komponenten für Werkzeugwechsler großer CNC-Bearbeitungszentren – auch unter ungünstigen Umgebungseinflüssen wie zum Beispiel Spänen oder Kühlmittel.

Mit Drahtwälzlagern von Franke werden Werkzeugwechsler kompakter, präziser und zuverlässiger.(Bild: Franke) — Mit Drahtwälzlagern von Franke werden Werkzeugwechsler kompakter, präziser und zuverlässiger.
(Bild: Franke)

Drahtwälzlager sind prädestiniert für Anwendungen, bei denen Präzision, Laufruhe und Kompaktheit gefragt sind. Die große Mittenfreiheit ermöglicht es, Antriebselemente, Energiezuführungen oder Steuerleitungen platzsparend durch das Lagerzentrum zu führen. Durch die einstellbare Vorspannung bieten Franke-Drehverbindungen hohe Steifigkeit und gleichmäßigen Drehwiderstand – ideal für prozesssichere Anwendungen. Spezielle Dichtungskonzepte wie Labyrinth- und Lippendichtungen schützen die Laufbahnen zuverlässig vor Verschmutzung durch Späne oder Kühlmittel, so Franke.

Doch warum sind diese Eigenschaften für Werkzeugwechsler entscheidend? In Werkzeugwechslern großer CNC-Bearbeitungszentren werden präzise Drehbewegungen benötigt, um verschiedene Werkzeuge exakt zu positionieren und dem Bearbeitungskopf bereitzustellen. Jede Ungenauigkeit kann zu Fehlgriffen und Produktionsausfällen führen. Die von Franke entwickelten Drehverbindungen erfüllen diese hohen Anforderungen zuverlässig – mit Durchmessern bis zu 2.000 Millimetern und integrierter Verzahnung. Die Werkzeugaufnahmen können direkt am Außenring angebracht werden. Das spart Platz und vereinfacht den mechanischen Aufbau.

Bildergalerie

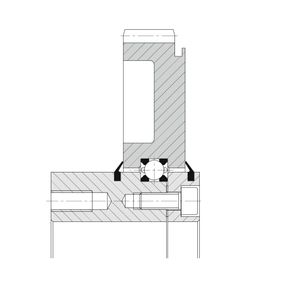

Konstruktionsbeispiel mit Drahtwälzlager.(Bild: Franke)

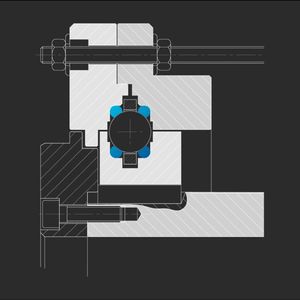

Geometrie und Werkstoff der Gehäuseteile eines Drahtwälzlagers sind frei wählbar.(Bild: Franke)

Drahtwälzlager (re.) im Vergleich zu konventionellen Wälzlagern (li).(Bild: Franke)

Zudem sorgen die hohe Laufruhe und Genauigkeit des Lagers dafür, dass Werkzeuge jederzeit sicher und positionsgenau gegriffen werden können – auch bei dynamischen Bewegungen und wechselnden Belastungen. Damit machen Drahtwälzlager von Franke Werkzeugwechsler kompakter, präziser und zuverlässiger. So wird aus einer scheinbaren Nebenfunktion ein echtes Leistungselement im Maschinenbau.

Die Drahtwälzlager basieren auf einem einzigartigen Prinzip: Statt massiver Wälzlagerringe werden präzise Profildrähte eingesetzt, die als Laufbahnen für Kugeln oder Rollen dienen. Diese Drahtlaufbahnen sind in Gehäuseteile aus Aluminium, Stahl oder Edelstahl integriert – das reduziert Gewicht, spart Platz und erlaubt maximale Konstruktionsfreiheit. Dank dieses Bauprinzips können Franke-Drahtwälzlager exakt auf kundenspezifische Anforderungen abgestimmt werden.
