Honwerkzeuge Präzise XXL-Bohrungen

Anbieter zum Thema

FAULHABER Austria GmbH

Meister Strömungstechnik GmbH

Fastems Systems GmbH

Bei präzisen Honbearbeitungen bei Großbauteilen geht es teilweise um Bohrungen, durch die ein Ball oder gar eine ganze Person passt, und das bei Bohrungstiefen mit mehreren Metern. Ein Experte für das sogenannte Rohrhonen ist Gehring Technologies.

Gehring hat mit der Deephone-Reihe spezialisierte Maschinen für das Honen von Großbauteilen im Programm. Der bearbeitbare Durchmesserbereich für diese Anlagen bewegt sich zwischen 37 und 600 Millimeter, in Sonderfällen geht es noch größer. Typische Anwendungsfälle sind große Hydraulik- und Pneumatikzylinder, Präzisionsrohre im allgemeinen Anlagenbau, Extrudergehäuse, Flugzeuglandebeine, Kokillen usw.

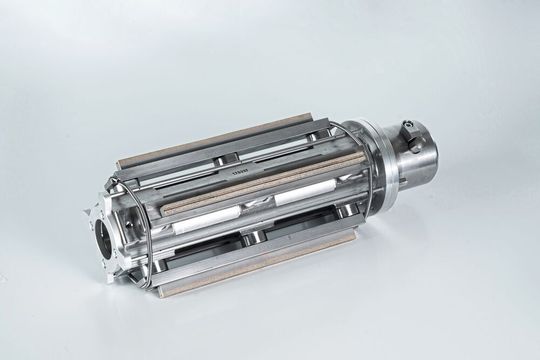

Für die Bearbeitung derartiger Bauteile auf den Deephone-Maschinen hat Gehring neue Mehrleisten-Honwerkzeuge entwickelt, die DH-Serie. Bei diesem Konzept sitzt der Werkzeugkörper auf einer Antriebswelle, die wiederum an die Maschinenspindel adaptiert wird. Die Länge der Antriebswelle bestimmt die mögliche Bohrungstiefe. Gehring bietet vier Abstufungen an: 1.500, 3.000, 6.000 und 10.000 Millimeter. Dank Bajonettanschluss sind schnelle Werkzeugwechsel möglich. Je nach Anwendungsfall sind Honleisten bis maximal 300 Millimeter lieferbar.

Da die Antriebswellen per Adapter an die Maschinenspindel angeschlossen werden, ist der Einsatzbereich der DH-Werkzeugserie extrem groß.

Mehr Performance durch Innenkühlung

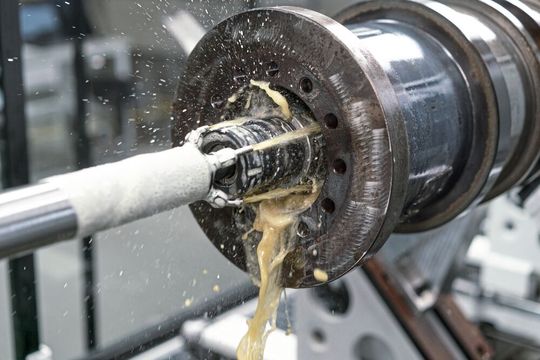

Für viele Anwender dürften zwei Feature der DH-Serie entscheidend sein: Die Werkzeuge inklusive Antriebswellen sind optional mit Innenkühlung und Luftmessung lieferbar. Die Innenkühlung bewirkt, dass das Kühlmittel genau an die Bearbeitungsstelle transportiert wird. Dies bedeutet eine höhere Performance bzw. Schnittleistung bei gleichzeitig höherer Oberflächenqualität. Zum einen wird der Spanabtrag unterstützt, zum anderen wird das Späne-Öl-Gemisch aus der Bohrung gespült, sodass die Gefahr der Riefenbildung durch eingeklemmte Späne spürbar gemindert wird. Auch beim Kühlmittelverbrauch schneidet die effektivere Innenkühlung weit besser ab als die herkömmliche Überflutungskühlung, der Anwender spart dadurch zusätzlich Kosten. Holger Gehrung zum Performance-Gewinn:

Die Luftmessung findet vor allem bei herkömmlichen Honmaschinen Verwendung. Im Bereich Rohrhonen ist diese Art der Qualitätssicherung eher unüblich. Dabei liegen die Vorteile auf der Hand: Die Luftmessung erlaubt die Kontrolle des Durchmessers im laufenden Prozess. Ohne Luftmessung muss der Maschinenbediener die Bearbeitung unterbrechen und das Werkzeug aus der tiefen Bohrung fahren. Unter Umständen ist die Bohrung vor der Messung noch zu reinigen. Ein enormer Zeitaufwand.

Ein weiteres Highlight der Werkzeuge ist die integrierte Linearzustellung der Honleisten. Im Vergleich zur sonst üblichen rotatorischen Zustellung über Zahnstange reduzieren sich mit dieser Lösung die Schwingungen. Der Prozess wird dadurch nicht nur geräuschärmer, eine schwingungsreduzierte Bearbeitung kommt vor allem der Werkstückqualität sowie der Prozesssicherheit und Standzeit zugute.

Flexible Schneidmittelbestückung

Bezüglich der Schneidmittel legt Gehring großen Wert auf Flexibilität. Je nach Anwendungsfall stehen Diamant, CBN oder keramische Honleisten zur Verfügung, und zwar alle aus eigener Produktion. „Wir blicken auf eine langjährige Erfahrung mit allen Arten von Schneidmitteln zurück und bestücken neben Honwerkzeugen auch Finish- und Schleif-werkzeuge aller Fabrikate und Ausführungen“, betont der Vertriebsleiter.

Als kostengünstige Alternativen stehen den Anwendern aber auch keramische Schneidmittel zur Verfügung, die ebenfalls hochpräzise, definierte Oberflächen erzielen. Diese eignen sich für die Bearbeitung von nahezu allen Werkstoffen.

Honwerkzeuge sind Präzisionsprodukte ersten Ranges, das gilt auch für die DH-Serie. Gehrung: „Unsere Anwender erhalten eine Top-Qualität – Made in Germany.“ Will sagen, die Herstellung erfolgt nach den höchsten Qualitätsmaßstäben. Dazu gehören beispielsweise dreifach unterstützte Trägerleisten, um beste Werte für die Rundheit, Geradheit und Zylinderform zu erreichen. Die Werkzeuge sind zudem sehr robust konstruiert, so dass der Kunde von einer langen Lebensdauer ausgehen kann.
