Kompaktschleiferin Emag präsentiert das flotte Außenrundschleifen auf kleinem Raum

Anbieter zum Thema

EMAG GmbH & Co. KG

Fastems Systems GmbH

WFL Millturn Technologies GmbH & Co. KG

KEBA Industrial Automation GmbH

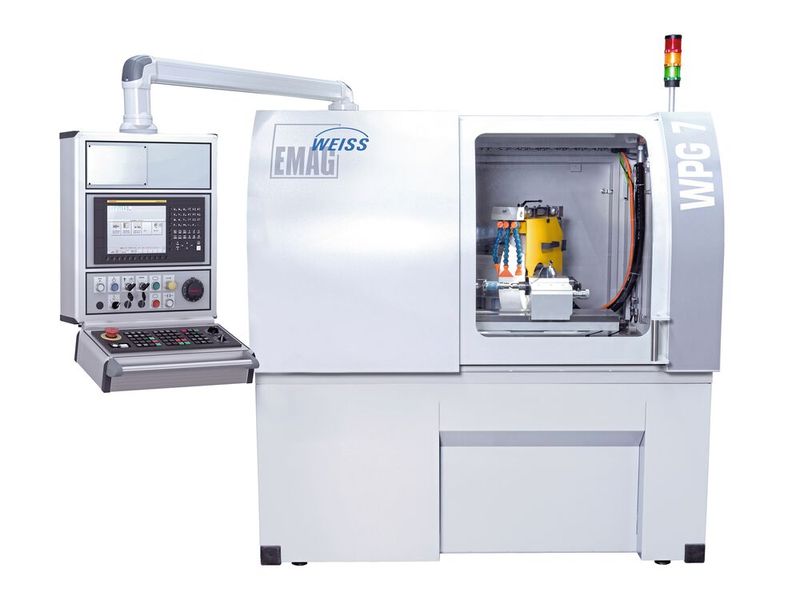

Beim reinen Außenrundschleifen von Werkstücken mit einer maximalen Länge von 250 Millimetern geht es auch anders, wie Emag Weiss mit der neuen Außenschleifmaschine WPG 7 CNC beweist.

In vielen Anwendungsbereichen ist es nach Ansicht von Emag unwirtschaftlich, überdimensionierte Universal-Rundschleifmaschinen für die Außenbearbeitung von eher kleineren Bauteilen einzusetzen, weil so viel Stellplatz verloren gehe, wobei die Funktionalität gar nicht ausgeschöpft werde. Wer also kleine und mittelgroße Bauteile fertig bearbeiten will, benötigt unter Umständen keine große Schleifmaschine, wie Emag Weiss mit Blick auf die neue WPG 7 CNC anmerkt. Es handelt sich dabei um eine reine Außenrundschleif-Maschine, die auf zwei Europaletten passt. Und sie lässt sich als Hakenmaschine einfach per Kran zu ihrem zukünftigen Standort transportieren, wie der Hersteller betont.

„State of the Art“-Schleifen ohne Schnörkel

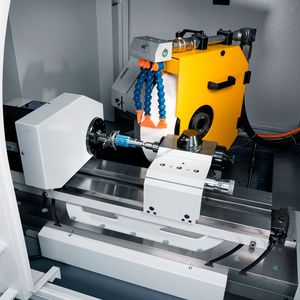

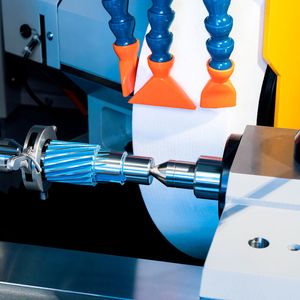

Steht die Schleifmaschine wo sie soll, könne direkt mit dem Schleifprozess begonnen werden – ohne Einschränkungen bei Qualität oder Prozesssicherheit. Denn die WPG 7 CNC weise durch ihre steife Bauweise einen vernachlässigbaren Wärmegang auf. Darüber hinaus ist optional eine hochgenaue „In Prozess“-Messung mit der Marposs-Technologie verfügbar, die unabhängig von der Zykluszeit während des Bearbeitungsprozesses ihr Werk verrichtet, wie Emag anmerkt. Im Umkehrschluss heißt das, dass die Integration einer Innenschleifscheibe nicht möglich ist. Es gibt auch keine B-Achse für das Schwenken des Spindelstocks. Dafür ist der Rest der WPG 7 CNC eine „State of the Art“-Maschine inklusive sehr dynamischer Achsen, einem leistungsstarken und regelbaren Schleifscheibenantrieb sowie einem Werkstückspindel-Stock mit stehender oder mitlaufender Spitze (MK4/MK5 oder W20/W25).

Bildergalerie

Automatisierung durch eigenes Linearportal

Wichtig für die Produktivität der Außenrundschleif-Maschine ist auch die grafische Dialogoberfläche des Bedienpanels. Sie basiert auf einer Fanuc-Steuerung und vereinfacht die Eingabe der Technologieparameter für bestimmte Zyklen. So enthalte die Steuerung bereits im Basisumfang alle gängigen Schleifzyklen. Nicht zuletzt ist für viele Anwender interessant, dass Emag Weiss diese Maschine nicht nur für die Handbeladung anbietet. Auch viele individuelle Verkettungen seien rund um die Maschine umsetzbar. Das gelingt, weil die Spezialisten für die WPG 7 CNC ein eigenes Linearportal entwickelt haben, das quasi in die Einhausung integriert ist. Es entnimmt die Rohteile zunächst von einem rund zwei Meter langen Kettenförderband und führt sie dann von der Seite mit hohem Tempo dem Arbeitsraum zu. Nach Abschluss des Prozesses landen die Fertigteile per Portal wieder auf dem Förderband. Gesteuert wird das Ganze einfach per Maschinen-Panel.

Alles für das reine Außenrundschleifen

Unter diesen Gesamtvoraussetzungen ist die WPG 7 CNC eine ideale Schleifmaschine für reine Außenschleifprozesse an kleineren Bauteilen mit eben einer maximalen Länge von 250 Millimetern und einem Höchstgewicht von rund 30 Kilogramm. Angesichts der vorhandenen Automatisierungsmöglichkeiten ließen sich so auch mittlere Stückzahlen schnell erreichen. Dynamische Achsen und Antriebe sorgen für schnelle Schleifprozesse sowie die intuitive Dialogsteuerung für unkomplizierte Umrüstprozesse. Dass dieser Ansatz für viele Anwender interessant ist, zeigen aktuelle Erfolge im Markt: Die Maschine wird häufig bei EMAG Weiss nachgefragt und ist bereits vielfach im Einsatz.
