Eine CNC-Fräsmaschine – was ist das überhaupt? Hier ist ein Gesamtüberblick über CNC-gesteuerte Maschinen zum Fräsen und wo sie eingesetzt werden.

Was ist eine CNC Fräsmaschine?

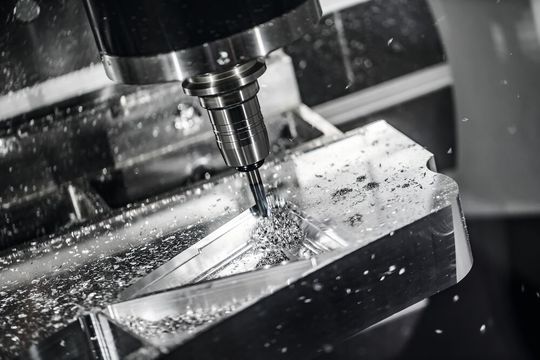

Eine CNC-Fräsmaschine ist eine computergesteuerte Werkzeugmaschine. Sie wird für das Fräsen von Materialien, wie Metall oder Kunststoff verwendet. Darunter versteht man eine spanende Bearbeitung eines Werkstücks. Durch ein sich drehendes Werkzeug, der sogenannte Fräser, wird Material abgetragen.

"CNC" steht für "Computerized Numerical Control". Das bedeutet, dass die Maschine mithilfe von Computern und spezieller Software gesteuert wird. Dadurch sind präzise und komplexe Fräsvorgänge möglich.

Dafür bekommt die Maschine für das Fräsen elektronische Anweisungen – sogenannte G-Codes. Diese enthalten Informationen zu Bewegung, Geschwindigkeit und Position des Fräswerkzeugs. Dadurch wird das Werkstück in der gewünschten Form bearbeitet.

Was macht man mit einer Fräsmaschine?

Fräsen werden bei verschiedenen Arbeiten eingesetzt. Die Hauptaufgaben sind:

• 1. Präzise Bearbeitung: Fräsmaschinen können sehr genaue Maße und Toleranzen einhalten. Daher sind sie ideal für Anwendungen, bei denen Präzision erforderlich ist.

• 2. Fertigung von Serien: Fräsen werden häufig in der Serienfertigung eingesetzt. Dabei werden große Mengen von Teilen mit hoher Genauigkeit und Wiederholbarkeit hergestellt.

• 3. Herstellung von Formen: Mit der Fräse können Werkstücke in verschiedene Formen gebracht werden. Diese können rechteckige oder runde Aussparungen sein. Aber auch Zahnräder, Kurven und Schriften.

• 4. Bearbeitung von Oberflächen: Beim Fräsen können glatte Oberflächen erzeugt werden, aber auch Rillen und Gewinde.

Additive Fertigung und Zerspanung erfolgreich kombiniert

Wie Sie das Beste aus Additiver Fertigung und Zerspanung vereinen

Für was braucht man eine Fräsmaschine?

Eine Maschine zum Fräsen wird für verschiedene Zwecke und in verschiedenen Branchen eingesetzt.

• 1. Herstellung von Bauteilen und Komponenten: Ein wichtiger Verwendungszweck ist die Herstellung von präzisen Teilen. Zum Beispiel für den Maschinenbau, den Automobilbau und die Luft- und Raumfahrt.

• 2. Formgebung: Diese Maschinen sind auch in der Lage komplexe geometrische Formen oder spezielle Oberflächenmerkmale zu fräsen.

• 3. Prototypen: In der Produktentwicklung und -design wird das Fräsen oft verwendet, um Prototypen von neuen Produkten herzustellen.

• 4. Reparatur und Wartung: Fräsmaschinen werden auch für Reparatur- und Wartungsarbeiten eingesetzt. Zum Beispiel für die Herstellung von Ersatzteilen für Maschinen.

• 5. Gravur und Kennzeichnung: Maschinen zum Fräsen können verwendet werden, um Gravuren und Markierungen auf Werkstücken anzubringen.

Die CNC-Fräse wird in einer Vielzahl von Branchen eingesetzt:

• Automobilindustrie

• Luft- und Raumfahrt

• Medizintechnik

• Werkzeug- und Formenbau

• Elektronikbranche

Eine Beurteilung der Wirtschaftlichkeit von CNC-Maschinen des Fraunhofer-Instituts für System- und Innovationsforschung finden Sie hier.

Welche Arten von Fräsmaschinen gibt es?

Hierbei gibt es unterschiedliche Varianten. Das sind fünf bekannte Modelle:

• 1. Vertikale Fräsmaschine: Hier befindet sich das Fräswerkzeug in einer senkrechten Ausrichtung. Dabei wird das Werkstück auf einem Tisch fixiert, der beweglich ist. Damit wird das Stück in die richtige Position gebracht.

• 2. Horizontale Fräsmaschine: Bei dieser befindet sich das Fräswerkzeug in einer waagrechten Ausrichtung. Das Werkstück wird auf einem Tisch fixiert, der sich in die senkrechte Richtung bewegen lässt.

• 3. Universal Fräsmaschine: Diese Maschinen sind sehr vielseitig, da sie sowohl senkrechte als auch waagrechte Fräsbewegungen ausführen können. Damit bieten sie eine größere Flexibilität bei der Bearbeitung.

• 4. Portalfräsmaschine: Hier ist die Maschine wie ein Torbogen aufgebaut. Der Fräser ist an einem waagrechten Balken fixiert.

Was für Achsen hat eine Fräsmaschine?

Die CNC-Maschine zum Fräsen wird je nach Anzahl der Achsen kategorisiert, die sie steuern können. Hier wird unterschieden zwischen:

• 3-Achs-Fräsmaschine: kann an den drei Hauptachsen bewegt werden (X, Y, Z)

• 4-Achs-Fräsmaschine: kann an den drei Hauptachsen bewegt werden und besitzt eine zusätzliche Rotationsachse (A-Achse)

• 5-Achs-Fräsmaschine: verfügt über die drei Hauptachsen und zwei Rotationsachsen (A- und B-Achse)

Dabei werden Materialien, wie Metalle, Holz, Kunststoff, Verbundwerkstoffe oder Glas bearbeitet.

Welche Anbieter gibt es am Markt?

Zu den bekanntesten Anbietern gehören:

• DMG Mori

• GF Machining Solutions

• Grob

• Heller

• Hermle

• Hurco

• Kern

• Makino

• Mazak

• Okuma

• SW
