Engel, ein globaler Marktführer in der Kunststoffverarbeitung, ist gleich an mehreren Produkten beteiligt, die zu den Finalisten des JEC Innovation Awards gewählt wurden.

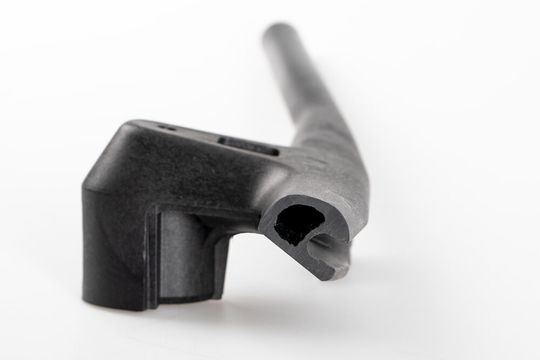

Auf was man hier blickt, ist der Querschnitt durch einen neuartigen Fahrradlenker für die Marke Canyon Bicycles. Zu seiner Verwirklichung trug das Kunststoffverarbeitungs-Know-how von Engel maßgeblich bei. Doch es gibt noch ein weiteres Highlight im Rahmen des Leichtbaus ...(Bild: Engel)
Auf was man hier blickt, ist der Querschnitt durch einen neuartigen Fahrradlenker für die Marke Canyon Bicycles. Zu seiner Verwirklichung trug das Kunststoffverarbeitungs-Know-how von Engel maßgeblich bei. Doch es gibt noch ein weiteres Highlight im Rahmen des Leichtbaus ...
(Bild: Engel)

Der österreichische Maschinenbauer aus Schwertberg demonstriert mit dem obigen Erfolg die Leistungsfähigkeit seiner innovativen Spritzgießtechnik für den Bereich Leichtbau, wie es dazu heißt. Zu den Höhepunkten zählt die Live-Produktion eines innovativen Fahrradlenkers für Canyon Bicycles, gefertigt im sogenannten Fluidmelt-Verfahren mit lokaler Faserverstärkung. Die Herstellung erfolgte auf einer holmlosen Spritzgießmaschine des Typs Engel victory. Ebenfalls wird auf dem Engel-Messestand, wie betont wird, eine revolutionäre Staufachklappe für Lkw gezeigt, die nicht zuletzt Träger des diesjährigen JEC Awards ist. Hier nun mehr zu den Exponaten und zur Technik ...

Fahrradlenker werden leicht und umweltfreundlich

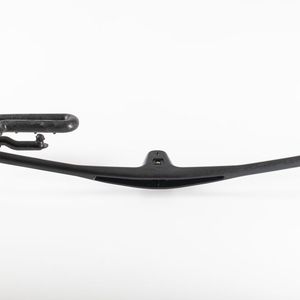

Der besagte Lenker wird genauer gesagt, auf einer victory 180 gefertigt. Und zwar im Zusammenspiel der Fluidmelt- und der Organomelt-Technik nebst Endlosfaser-Halbzeugen. Das Fluidmelt-Verfahren erzeugt Hohlkörperstrukturen durch die Injektion von Wasser oder Stickstoff. Dabei wird die plastische Seele des Bauteils während des Prozesses in eine Überlaufkavität oder in die Plastifiziereinheit zurückgedrückt. Auf der JEC World wird der Prozess mit Gasinjektion und Überlaufkavitäten gezeigt. Nach Ablauf der Kühlzeit kann der hohle Lenker aus dem Werkzeug entnommen werden, der dann besonders leicht aber dennoch biege- und torsionssteif ist, wie es heißt.

Bildergalerie

Durch den Einsatz von Endlosfaser-Halbzeugen werden die mechanischen Eigenschaften weiter optimiert. Die Bauteile selbst werden aus einem glasfaserverstärkten Polyamid 6 gefertigt (PA6), um die notwendige Steifigkeit und Festigkeit zu erreichen. Durch die Integration von vier UD-Carbonfasertapes (unidirektionales Gewebe), die während des Spritzgießprozesses in das Werkzeug eingelegt werden, hält das Bauteil trotz der geringen Wandstärke und der Hohlkörperstruktur hohen Belastungen stand. Diese Innovation repräsentiere einen signifikanten Fortschritt im Vergleich zu traditionellen Aluminiumprodukten oder Lenkern aus Duromeren, indem sie die Produktion in Europa rentabel mache und gleichzeitig die Umweltbelastung reduziere.

Die Vorteile der victory-Spritzgießmaschinen

Die Engel-victory-180-Wide-Platen-Maschine, die auf der Messe arbeiten wird, ist eine speziell für große und komplexe Bauteile oder Werkzeuge konzipierte Spritzgießmaschine. Wegen ihrer holmlosen Bauweise mit großem, freien Werkzeugraum ermöglicht diese Maschinenserie den Einsatz relativ großer und komplexer Werkzeuge, wofür normalerweise eine größere Maschine benötigt wird, wie Engel wissen lässt. Ein besonderer Vorteil bei großvolumigen und anspruchsvollen Formen, wie eben bei der für den Fahrradlenker. Durch die vergrößerte Aufspannplatte bietet die Maschine zusätzliche 100 Millimeter an Breite im Vergleich zu Standardmodellen. Weil keine höhere Schließkraft benötigt werde, spare man so nicht nur die Investition in eine größere Maschine, sondern auch an Stellfläche und Energiebedarf.
