Mehrfach-Spannsystem Verschiedene Werkstücke flexibel spannen

Anbieter zum Thema

Heinrich Kipp Werk GmbH & Co. KG

FAULHABER Austria GmbH

Fastems Systems GmbH

KEBA Industrial Automation GmbH

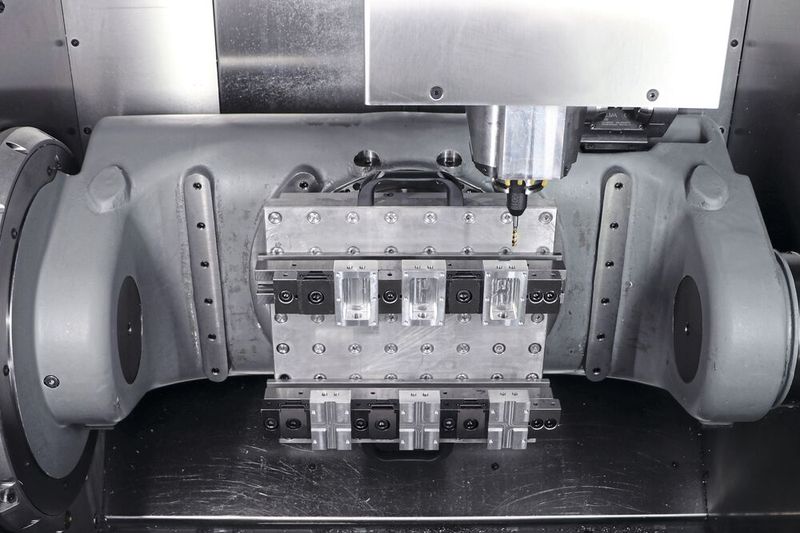

Das Heinrich Kipp Werk bringt ein neues Mehrfach-Spannsystem auf den Markt, mit dem das zuverlässige Spannen von unterschiedlichen Werkstücken möglich ist. Es eignet sich für alle Losgrößen und erlaubt sehr hohe Spannkräfte. Die Präzisionsverzahnung des Systems gewährleistet eine exakte Wiederholgenauigkeit.

Das Mehrfach-Spannsystem besteht aus variablen Elementen: Spannschienen, Anschläge und Keilspanner (mit oder ohne Festbacke) sind miteinander kombinierbar. Spannschienen sind in den Längen 130, 300, 400, 500, 600 und 700 Millimeter erhältlich. Durch mehrere Spannschienen hintereinander können Spannbereiche in der Länge flexibel erweitert werden. Bei einer Montage nebeneinander lassen sich die Spannbereiche für große Bauteile verbreitern. Die Befestigung von Spannschienen erfolgt flexibel über verschiedene Schnittstellen. Auf Maschinentischen mit T-Nuten lassen sie sich entweder in Längs- oder Querrichtung zur T-Nut ausrichten und fixieren. Somit kann der Maschinentisch optimal abgedeckt werden. Das Spannpratzenset erlaubt es, Spannschienen über den seitlichen Spannrand an jeder beliebigen Position zu befestigen.

Passend zum Kipp-Rastersystem können Anwender das Mehrfach-Spannsystem flexibel abstecken und fixieren. Rasterabstände mit 40 und 50 Millimetern sind möglich. Dafür steht eine große Auswahl an Rasterpaletten, Aufspannwinkeln und Aufspannwürfeln sowie Kreuztürmen und Aufspanntürmen 6-Kant und 8-Kant für jede Maschinentischgröße zur Verfügung.
