Neue Bewertungsmethode Lebensdauer von Wälzlagern länger als bisher berechnet

Anbieter zum Thema

NSK Deutschland GmbH

FAULHABER Austria GmbH

Fastems Systems GmbH

Nach jahrelanger Forschung und Entwicklung korrigiert NSK die dynamische Tragzahl vieler Wälzlagerbaureihen jetzt deutlich nach oben. Der äquivalente Wert der Ermüdungslebensdauer ist nun teilweise doppelt so hoch – ohne konstruktive Veränderungen an den Lagern.

Überraschend: Die grundlegenden Formeln zur Berechnung der Lagerlebensdauer haben sich kaum verändert, seit sie 1962 in einem Bericht der “International Federation of the National Standardizing Associations” (ISA) – dem Vorgänger der Normungsorganisation ISO – veröffentlicht wurden. Doch jetzt hat NSK neue Erkenntnisse über die Berechnung und Vorhersage der Lagerlebensdauer gewonnen – und es ist an der Zeit, die Bewertungsmethoden für diesen kritischen und für die Auslegung von Wälzlagern entscheidenden Parameter zu überdenken.

Tatsächliche Lebensdauer fünfzigmal länger als nach Norm ermittelt

Das Projekt begann vor etwa zwanzig Jahren. Damals stellten NSK-Ingenieure eine stetig wachsende Diskrepanz fest zwischen der laut ISO-Norm berechneten Lagerlebensdauer und der tatsächlichen Lagerlebensdauer, die in Dauertests ermittelt wurde. Deshalb initiierte NSK eine detailliertere Studie und konnte nachweisen, dass die Lebensdauer der geprüften Wälzlager etwa zwanzigmal länger war als die Lebensdauer gemäß der ISO-Normen.

Heute, im Jahr 2024, kann die tatsächliche Lebensdauer der NSK-Wälzlager mehr als fünfzigmal länger sein als nach Norm ermittelt. Eine gewisse Vorsicht ist sicherlich gut, aber eine längere Lebensdauer der Wälzlager trägt zur Verbesserung der Produktionseffizienz bei und schont Ressourcen, weil die Lager seltener ausgetauscht werden und die Abfallmenge reduziert wird.

Aussagekräftigere Bewertungsmethode entwickelt

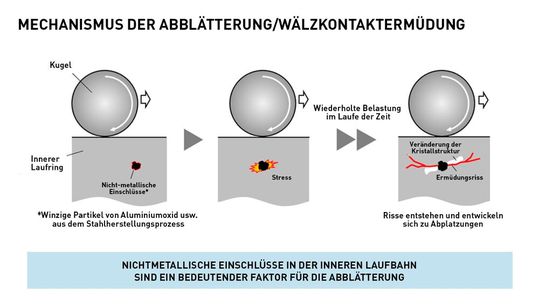

Die Forschung bei NSK hat gezeigt, dass bei guter Schmierung die Zusammensetzung und Qualität (d. h. die Menge an Verunreinigungen) des Lagerstahls ein sehr guter Indikator für die Vorhersage der Lebensdauer eines Wälzlagers ist. Als das Unternehmen seine Forschung fortsetzte, erkannten die Ingenieure, dass eine auf der Mechanik von Brüchen und Rissen im Lager basierende Bewertungsmethode noch aussagekräftigere Erkenntnisse liefern könnte.

Die Technologieentwicklung begann im Rahmen eines gemeinsamen Projektes von NSK und der Universität Kyushu. Das Ergebnis war eine quantitative Bewertungsmethode, mit der festgestellt wurde, welche Faktoren den Prozess der Rissausbreitung in einem Wälzlagerstahl beeinflussen und in welchem Ausmaß. Insbesondere durch die Kombination der neuen Methode mit einem Ultraschallprüfverfahren, das nichtmetallische Einschlüsse im Stahlvolumen detektiert, konnte NSK nachweislich die Lebensdauer der Wälzlager mit sehr viel höherer Genauigkeit bestimmen.

Mit Ultraschallprüfung schnellere und genauere Vorhersage

Mit dem Ultraschallprüfverfahren Micro-UT, das im Rahmen des Projektes entwickelt wurde, ist es heute möglich, im Vergleich zu herkömmlichen mikroskopischen Prüfmethoden mehr als das 3.000-fache Volumen des Stahl in einem Lager zu prüfen – in nur 20 Prozent der Zeit. NSK setzt diese Prüfsysteme inzwischen in seinen Technologiezentren auf der ganzen Welt ein.

Das aktuelle Wälzlagerprogramm von NSK ist umfangreich und die kundenspezifischen Anwendungen und Einsatzbedingungen ebenfalls. Um sicherzustellen, dass die Kunden NSK-Wälzlager mit hoher Zuverlässigkeit und zugleich nachhaltig einsetzen können, überarbeitet das Unternehmen aktuell die dynamischen Tragzahlen unter Berücksichtigung eines angemessenen Sicherheitszuschlags. Die Kunden sollen sich darauf verlassen können, dass die Ermittlung der neuen Werte für die Lagerlebensdauer auf der Grundlage einer gut recherchierten Methodik erfolgt, die durch eine umfangreiche empirische Datenbasis gestützt wird. Alle neuen und höheren Werte werden grundsätzlich innerhalb des sicheren Bereichs liegen.

(ID:49866048)
