Neues Material Steckverbinder wirtschaftlich im 3D-Drucker herstellen

Quelle: Pressemitteilung Kisters 1 min Lesedauer

Anbieter zum Thema

Kisters AG
FAULHABER Austria GmbH
Fastems Systems GmbH
Murrelektronik GmbH

Mit dem neuen Material „Figure 4 Tough 75C FR Black“ von 3D Systems sollen sich elektronische Komponenten und Steckverbinder wirtschaftlich in hoher Qualität herstellen lassen – selbst bei mittleren Losgrößen.

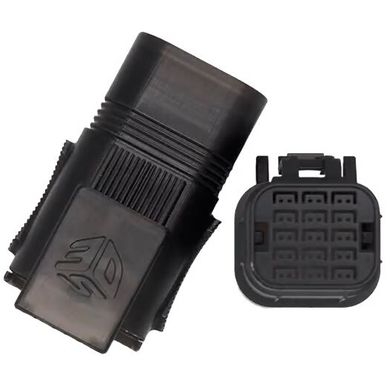

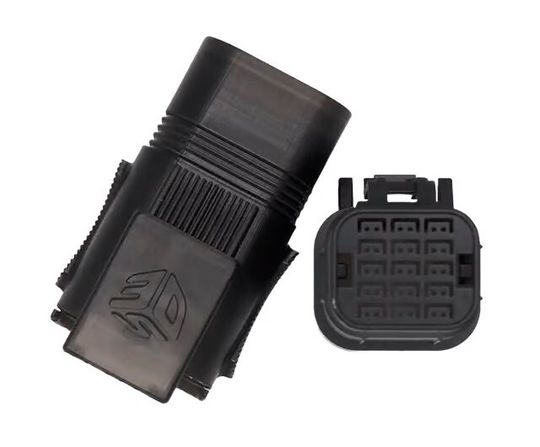

Bauteile aus dem flammhemmenden 3D-Druckmaterial Figure 4 Tough 75FR Black.(Bild: 3D Systems)
Bauteile aus dem flammhemmenden 3D-Druckmaterial Figure 4 Tough 75FR Black.
(Bild: 3D Systems)

Elektrische Bauteile wie Steckverbinder, Gehäuse oder Halterungen für Leiterplatten werden traditionell im Spritzguss hergestellt. Doch gerade bei kleinen oder mittleren Losgrößen ermöglicht laut Kisters das neue Material „Figure 4 Tough 75C FR Black“ von 3D Systems die schnellere und wirtschaftlichere Herstellung dieser Bauteile mittels 3D-Druck in Produktionsqualität mit UL94 V0 @ 0,4 m.

Dieses neue robuste, flammhemmende Material von 3D Systems erfüllt die Klassifizierung UL94 V0 bei dünnen Wandstärken von nur 0,4 mm und ist mit einem relativen thermischen Index (RTI) von 150 °C für die elektrische Langzeitbelastung und 130 °C für die mechanische Belastung ausgezeichnet. Es ist kompatibel zu den Druckern PSLA 270, Figure4 und Figure 4 135.

Die Eigenschaften des Figure 4 Tough 75C FR Black sind:

  • UL 94 V0 0,4 mm Wandstärke Flammschutzklassifizierung;
  • GWI 800 °C Vergleichs-Kriechstromfestigkeit;
  • RTI bis 150 °C Relative Temperaturbeständigkeit;
  • CTI 600 V Vergleichs-Kriechstromfestigkeit;
  • Hochauflösende Fertigung für filigrane Bauteile;
  • Schlagzäh 7,8 % Zugbruchdehnung.

Der neue Photopolymer-Werkstoff ist besonders gut für Anwendungen geeignet, die Präzision, Hitzebeständigkeit, Haltbarkeit, Flexibilität und elektrische Sicherheit erfordern und ermöglicht die wirtschaftliche Teilefertigung von elektronischen Komponenten wie Steckverbinder, Halterungen, Gehäuse, Leiterplattenbaugruppen (PCBA), Anschlussdosen, Abdeckungen, Sensoren und vielem mehr.

UL 94 ist eine US-amerikanische Norm zur Brennklassifizierung von Kunststoffen, erstellt von Underwriters Laboratories (UL). Die Klasse V0 ist dabei die beste vertikale Brennbarkeitsklasse: Das Material löscht sich nach max. 10 Sekunden von selbst, ohne brennende Tropfen.
