Festgesaugt Schmalz präsentiert zwei neue Blocksauger für die Werkstückfixierung

Quelle: J. Schmalz 1 min Lesedauer

Anbieter zum Thema

J. Schmalz GmbH
FAULHABER Austria GmbH
Fastems Systems GmbH

Egal, ob Nesting- oder Rastertisch! Mit den neuen Blocksaugern VCBL-R und VCBL-N klappt das. Denn die Baureihe fixiert Werkstücke auf den unterschiedlichen Tischen, wie Schmalz betont.

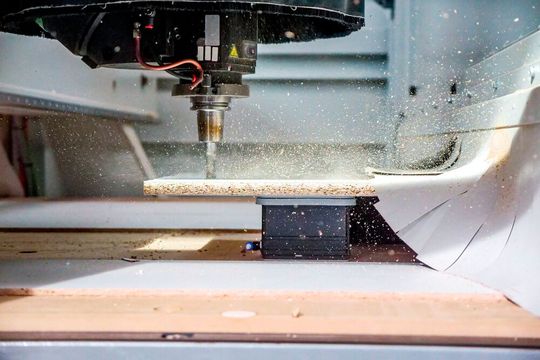

J. Schmalz bietet mit zwei neuen Typen von Blocksaugern die Möglichkeit, Werkstücke sowohl auf Raster- als auch auf Nesting-Tischen fest zu fixieren. Es handelt sich um die Modelle VCBL-R und VCBL-N. Hier mehr dazu ...(Bild: J. Schmalz)
J. Schmalz bietet mit zwei neuen Typen von Blocksaugern die Möglichkeit, Werkstücke sowohl auf Raster- als auch auf Nesting-Tischen fest zu fixieren. Es handelt sich um die Modelle VCBL-R und VCBL-N. Hier mehr dazu ...
(Bild: J. Schmalz)

Hohe Flexibilität und kurze Rüstzeiten zeichnen die neuen Blocksauger VCBL-R und VCBL-N laut Aussage von J. Schmalz aus. Der Hersteller setzt beim Design auf eine, wie es heißt, clevere 2-in-1-Funktion. Die erklärt sich damit, dass sich mit einem Handgriff die Spannmittel vorbereiten lassen. Und der Reibclip an der Unterseite des Systeme fixiert die Blocksauger auf Nesting- und Glatttischen. Der Clip erlaubt es auch, dass die Sauger in Sekundenschnelle entfernt werden können – dadurch sitzt der Sauger auch auf allen gängigen Rastergeometrien mit 30 und 40 Millimetern felsenfest. Anwender erhalten damit eine universelle Möglichkeit, mit der sie sowohl Raster- als auch Nesting-Tische bestücken können. Sei die Bearbeitung aufwendiger, wie beispielsweise bei der Bearbeitung der Werkstückkante oder der von Kleinteilen, schaffe die neuen Baureihen Abhilfe, ohne dabei die sogenannte Schonplatte – bestehend aus MDF (mitteldichte Holzfasern) – zu beeinträchtigen.

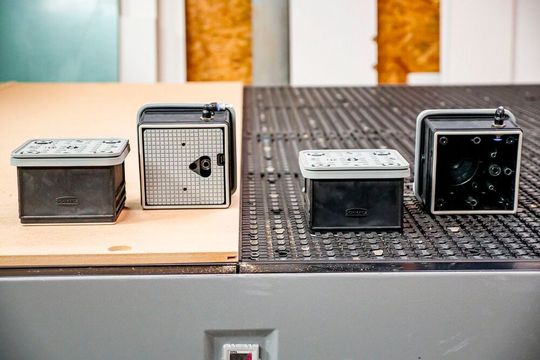

Seiten- und Unteransicht der neuen Blocksauger von J. Schmalz. Hier erkennt man, wie die Sauger für Nesting- oder Rastertische ausgelegt sind.(Bild: J. Schmalz)
Seiten- und Unteransicht der neuen Blocksauger von J. Schmalz. Hier erkennt man, wie die Sauger für Nesting- oder Rastertische ausgelegt sind.
(Bild: J. Schmalz)

Packt auch bei 3- und 5-Achsbearbeitung gut zu

Der als Zubehör erhältliche Schlauchanschluss ermöglicht es, dass das System an einer beliebigen Position auf dem Rastertisch genutzt werden kann, auch wenn sich keine Saugstelle unterhalb des Saugers befindet. Die Saugplatte fixiert außerdem Bauteile aller Art, wobei das Spektrum von rauen oder strukturierten Oberflächen bis hin zu Massivholz reicht, wie Schmal weiter ausführt. Sie lässt sich nicht zuletzt bei Verschleiß schnell und werkzeuglos tauschen. Ihre Membran schützt das Werkstück vor dem direkten Kontakt mit dem serienmäßig vorhandenen Tastventil und verhindert gleichzeitig das Eindringen von Schmutz, so der Hersteller. Das optionale Abhebesystem bewahre die Dichtkante der Saugplatte vor Beschädigungen und erleichtere es Anwendern, große Werkstücke zu be- und entladen. Die flexibel einsetzbare Baureihe mit Arbeitshöhen von 25 bis 132 Millimetern eignet sich gleichermaßen für einfache 3-Achs- und komplexe 5-Achs-Bearbeitungen.
