Solide Basis Schleifende Hochpräzision auf Granitfundament

Anbieter zum Thema

Hawema Werkzeugschleif- Maschinen GmbH

Fastems Systems GmbH

WFL Millturn Technologies GmbH & Co. KG

KEBA Industrial Automation GmbH

Hawema Werkzeugschleifmaschinen setzt bei seinen Systemen auf die Kraft der Natur, um Vibrationen und thermische Drift zu minimieren ...

Ob in der Medizintechnik, der Elektronik oder der Energiebranche – die Ansprüche der Industrie an moderne Zerspanungswerkzeuge steigen stetig. Deshalb müssen diese immer genauer geschliffen werden. Ein großer Feind perfekter Oberflächengüten beim Schleifen sind Vibrationen und thermische Ausdehnungen von Maschinenbett und -komponenten. Dagegen hilft aber die Kraft der Natur. Genauer gesagt, Granit als Fundament. Der Schleifmaschinenhersteller Hawema aus Tuningen bietet deshalb seine Maschinenlayouts aus dem härtesten, thermisch- und vibrationsresistenten vulkanischen Naturstein an. Und zwar weltweit als einziger Hersteller, wie betont wird. Außer Standardwerkzeugen kommt dabei besonders bei Mikrowerkzeugen die messtechnische Genauigkeit des Granitrahmenportals und der einzelnen Granitelemente in den Achsen voll zur Geltung.

Die Vorteile der Granitbauweise bei Schleifmaschinen

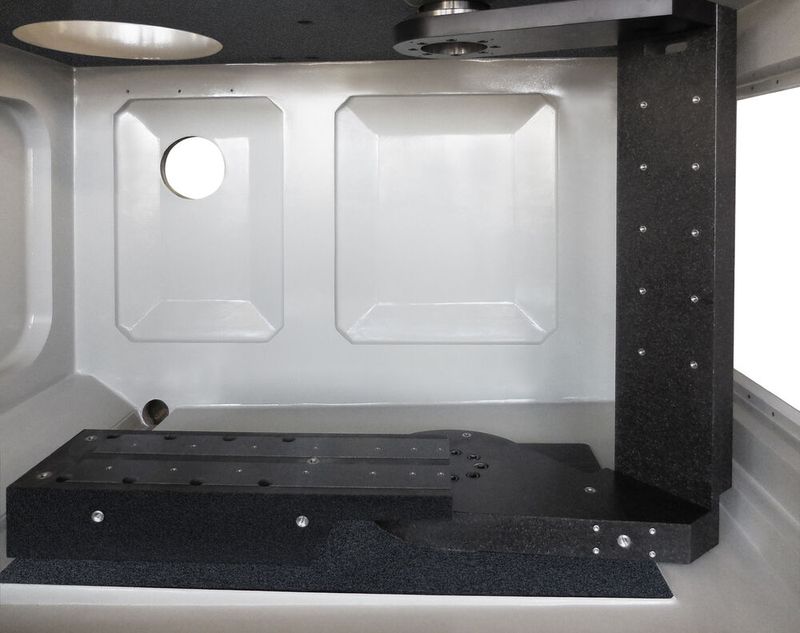

Granit ist laut Hawema in jeder Beziehung ein einmaliges natürliches Material. Es biete die ideale Plattform für Werkzeugschleifmaschinen als optimale Kombination aus Stabilität, Dämpfung, Präzision und Langlebigkeit. Der Einsatz in den Hawema-Maschinen ist deshalb ein besonderes, fertigungstechnisches Alleinstellungsmerkmal in der Werkzeugschleiftechnik. Insgesamt sind nahezu 80 Prozent der Hawema-Anlagen (Maschinenportal inklusive aller Maschinenkomponenten der fünf Achsen) aus Granit gefertigt. Das Ganze arbeitet dann noch mit der patentierten Kinematik des Maschinenbauers zusammen. Maschinenportale und Maschinenkomponenten aus Granit seien in einer Werkzeugschleifmaschine so vorteilhaft, weil das Vulkangestein mehrere besondere Eigenschaften besitzt. Diese heißen hohe Stabilität und Steifigkeit. Die Maschinenkomponenten aus Granit verformen sich deshalb auch unter Last kaum. Exzellente Dämpfungseigenschaften kommen hinzu. Denn Granit dämpft bei 50 Prozent geringerem Gewicht im Vergleich zu Stahl sehr gut Vibrationen und Schwingungen. Darüber hinaus ist die Belastung auf Führungen und Lager im Gegensatz etwa zu Maschinen in Stahlbauweise wesentlich geringer. Nicht zuletzt reagiert das Naturmaterial auf thermische Schwankungen kaum, ist nicht magnetisch und sehr robust, korrodiert nicht und benötigt weniger Wartungsaufwand als Stahl. Die Maschinen können effektiver gekühlt werden, was den Energiebedarf reduziert.

Weitere Vorteile der Granitbauweise von Schleifmaschinen

In Kombination mit der Steuerung Hawema-NUM-Flexium und der Numrotoplus-Schleifsoftware ergibt sich eine leistungsstarke Symbiose, um in Verbindung mit internen oder externen Ladesystemen auch herausfordernde Qualitätswerkzeuge prozesssicher herstellen respektive nachschleifen zu können. Weltweit patentiert ist die oben bereits erwähnte Hawema-Kinematik. Sie ist zwischen Granitdach sowie der Granitgrundplatte aufgebaut, was eine maximale Performance bei kurzen Verfahrwegen bringt und damit besonders kurze Taktzeiten. Außer bei Standardwerkzeugen kommt besonders bei Mikrowerkzeugen die messtechnische Genauigkeit des Granitrahmenportals und der einzelnen Granitelemente in den Achsen voll zur Geltung.

Eine besondere Werkzeugschleifmaschine

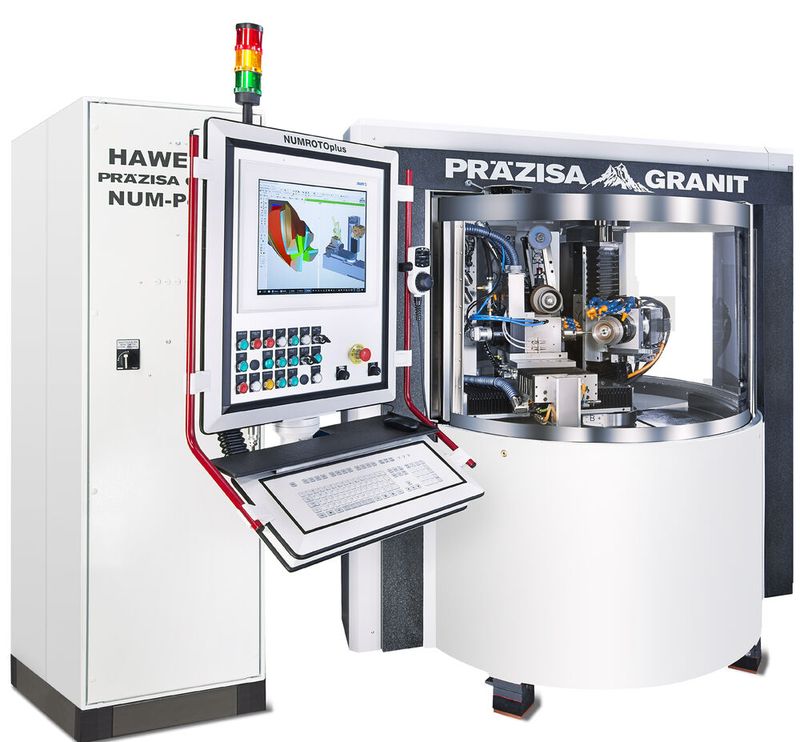

Ein Beispiel ist die Hawemat Präzisa Granite, eine 5-Achs-CNC-Werkzeugschleifmaschine, die als ideales Werkzeugschleifzentrum zum Präzisionsschleifen des immer breiteren Spektrums an Klein- und Kleinstwerkzeugen gilt – auch für die Medizin- und Dentaltechnik. Als weltweit erste CNC-Werkzeugschleifmaschine mit komplettem Maschinengrundkörper aus Granit punkte sie mit ihrer Kombination aus geringem Wärmegang und hoher Steifigkeit. Die Direktmesssysteme, Hochpräzisionsführungen, Direktantriebe und die im Granitaufbau integrierte, doppelt gelagerte Schleifsäule tragen ebenfalls zur Bearbeitungspräzision beim Schleifen bei.
