Neue Jakob-Spannmutter bringt es auf 150 Kilonewton

Kompakt zupackend! Neue Jakob-Spannmutter bringt es auf 150 Kilonewton

21.11.2024 Quelle: Jakob Antriebstechnik 1 min Lesedauer

Anbieter zum Thema

JAKOB Antriebstechnik GmbH

Janitza electronics GmbH

FAULHABER Austria GmbH

Fastems Systems GmbH

Ganz neu ergänzt die Baugröße 150 mit 150 Kilonewton Nennspannkraft die Auswahl im Rahmen der Jakob-MDR-Kraftspannmutter-Baureihe ...

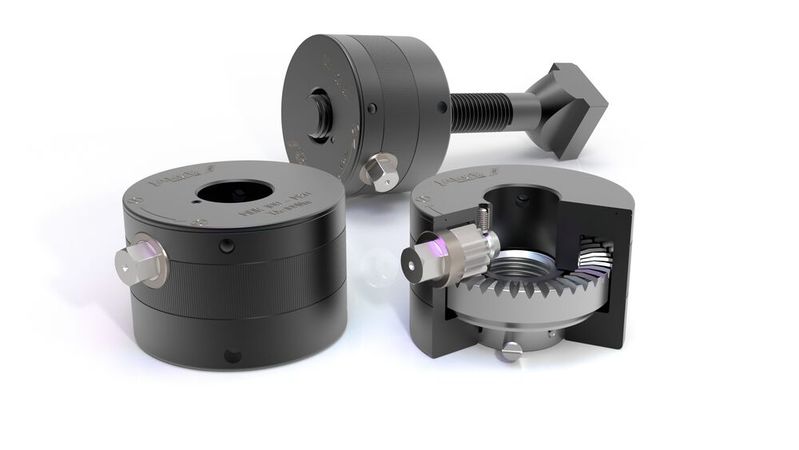

Jakob Antriebstechnik bietet im Rahmen der Kraftspannmutter-Serie MDR jetzt eine Variante mit seitlicher Bedienbarkeit, die eine Nennspannkraft von 150 Kilonewton erreicht.(Bild: Jakob) — Jakob Antriebstechnik bietet im Rahmen der Kraftspannmutter-Serie MDR jetzt eine Variante mit seitlicher Bedienbarkeit, die eine Nennspannkraft von 150 Kilonewton erreicht.
(Bild: Jakob)

Jakob Antriebstechnik hat mit der Baureihe MDR bekanntlich eine universell einsetzbare Kraftspannmutter mit seitlich angeordnetem Bediensechskant und Durchgangsgewinde im Sortiment. Die MDR-Reihe ergänzt im Übrigen die beiden Spannmuttertypen MCA und MDA mit Bedienung von oben, die sich seit vielen Jahren in den unterschiedlichsten Einsatzgebieten bewährt haben. Jetzt kommt eine MDR-Variante ist Spiel, die mit 150 Kilonewton zupacken kann. Das wesentliche Konstruktionsmerkmal der MDR-Spannmutter ist laut Hersteller ein spezielles Kronenradgetriebe mit rechtwinkliger Umlenkung (siehe Schnittbild) der Rotation zur Vervielfältigung des Anzugsmomentes.

Krafspannschraube passt für enge Verhältnisse

Proportional zum Anzugsmoment wird die Spannkraft dabei sicher und kontrolliert aufgebaut. So würden mit einfachster manueller Bedienung hohe Spannkräfte bei maximaler Betriebssicherheit garantiert. Bei der Gewindegröße M30 wird zum Beispiel der üblicherweise benötigte schwere SW46-Schlüssel durch den SW14-Bediensechskant ersetzt, weshalb man kraftsparender damit umgehen kann, wie es weiter heißt. Das Durchgangsgewinde ermöglicht in Verbindung mit längenvariablen T-Nut-Schrauben beziehungsweise Spannbolzen die flexible Anwendung mit unterschiedlichen Spannhöhen respektive Werkzeuggrößen. Außer der Robustheit, verweist Jakob auf die kompakten Abmessungen und besonders die sehr niedrige Bauhöhe des neuen Spannsystems. Die MDR-Spannmutter ist unter normalen Betriebsbedingungen wartungsfrei und in Sonderausführung bis 400 °C einsetzbar. Derzeit stehen damit zwei MDR-Baugrößen mit einer Nennspannkraft von 120 beziehungsweise 150 Kilonewton zur Verfügung.
