Neues Wechselkopfsystem Modulares Ceratizit-Zerspanungssystem bleibt auch beim Stechen cool

Quelle: Ceratizit 2 min Lesedauer

Anbieter zum Thema

CERATIZIT Deutschland GmbH
WFL Millturn Technologies GmbH & Co. KG
EPLAN GmbH
VEGA Austria GmbH

Der Zerspanungswerkzeug-Spezialist Ceratizit hat sein Wechselkopfsystem Maxichange jetzt um eine Variante für das Stechen erweitert. Es erhält den Zusatz GX.

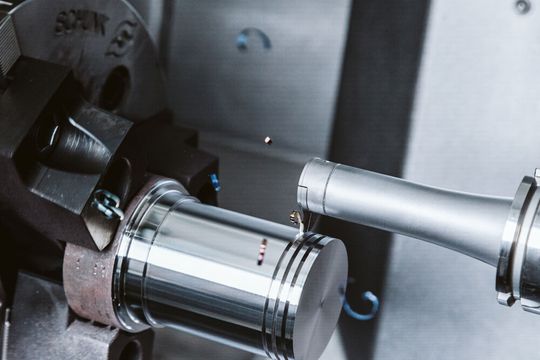

Die Wechselkopffamilie Maxichange von Ceratizit erhält mit dem Neuzuwachs GX Systeme für das Stechen mit innerer Kühlschmierstoff-Zufuhr. Es gibt sie für die Radial-, Axial-, Innen- und Außenbearbeitung. Hier mehr dazu ...(Bild: Ceratizit)
Die Wechselkopffamilie Maxichange von Ceratizit erhält mit dem Neuzuwachs GX Systeme für das Stechen mit innerer Kühlschmierstoff-Zufuhr. Es gibt sie für die Radial-, Axial-, Innen- und Außenbearbeitung. Hier mehr dazu ...
(Bild: Ceratizit)

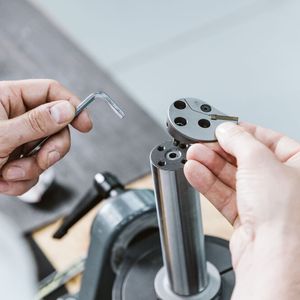

Sobald komplexe Bauteile in kleinen bis mittleren Serien hergestellt werden müssen, bedarf es meist vieler unterschiedlicher Zerspanungsprozesse am Werkstück, wie Ceratizit sagt. Damit trotzdem genügend Platz im Maschinenrevolver bleibt, werden immer häufiger stabile Wechselkopfsysteme wie das Maxichange als Platz- und Zeitsparer eingesetzt. Denn diese reduzieren die Lagerkosten, weil sie mit sämtlichen Grundhaltern kompatibel sind. Für unterschiedliche Aufgaben müsse demnach nur der Kopf gewechselt werden. Gleichzeitig verkürzt das die Rüstzeiten und steigert folglich die Produktivität – ohne Abstriche bei der Prozesssicherheit befürchten zu müssen. Bekannt ist das Wechselkopfsystem Maxichange außerdem für seinen schnellen und einfachen Werkzeugwechsel.

Stechen bei der Innen-, Außen-, Radial- und Axialbearbeitung

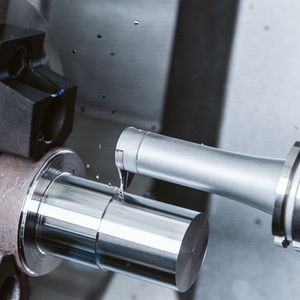

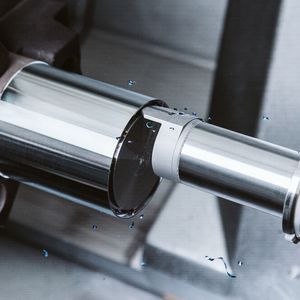

Die Konstrukteure betonen, dass sie das System auf höchste Wechselgenauigkeiten und Stabilität getrimmt haben. Gleichzeitig sollte Maxichange modular und damit sehr flexibel aufgebaut sein, um mit einer großen Auswahl an Wechselköpfen für eine Vielzahl an Anwendungen nutzbar zu sein. Diese Vorteile habe man auch beim neuen Maxichange GX übernommen, wobei damit nun die Stechfunktion zur Innen- und Außenbearbeitung sowie zur axialen und radialen Bearbeitung implementiert wurden. Maxichange GX16 etwa wird für die Schnittstellengrößen 25 Millimeter in den Stechbreiten zwei, drei und vier Millimeter angeboten und für 32 Millimeter Schnittstellen in den Maßen vier, fünf und sechs Millimeter. Die GX16-Wechselköpfe können für die Innen- und Außenbearbeitung verwendet werden. Und den Maxichange GX24 wird es für die Schnittstellengröße 40 Millimeter in den Stechbreiten drei und vier Millimeter geben. Er ist für die Axialbearbeitung vorgesehen, wie Ceratizit anmerkt.

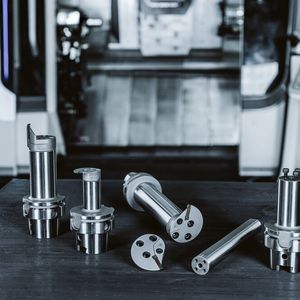

Bildergalerie
Bildergalerie mit 7 Bildern

Interne Kühlschmierstoff-Zufuhr spült Späne sicher weg

Nach wie vor die größten Gefahren beim Stechen sind Späneklemmer und extreme Temperaturen in der Zerspanzone, wie es weiter heißt. Um beides zu vermeiden, hat Ceratizit die Maxichange-GX-Systeme außerdem mit einer internen Kühlschmierstoff-Zufuhr ausgestattet. Mit seiner Hilfe werden Späne per hohem Durchflussvolumen zuverlässig aus dem Einstich herausgespült, wobei sich der Verschleiß am Werkzeug reduziert.

Spezielle Bohrstange vermeidet „Swinger-Club“-Gefahr

Und wer Stechoperationen mit langen Auskraglängen und bei Vibrationsgefahr durchführen muss, kann Maxichange GX in Kombination mit der schwingungsgedämpften Bohrstange nutzen. Damit können die Anwender zusätzlich an der Leistungsschraube drehen und den Prozess noch sicherer gestalten, wie Ceratizit betont. Als positiver Nebeneffekt durch den Einsatz von schwingungsgedämpften Aufnahmen stellen sich sehr gute Oberflächenqualitäten bei der Zerspanung ein, wie es abschließend heißt.

(ID:50044936)
