Für die Zukunft gerüstet Die kontaktlosen Drehgeber HTx36 optimieren den Ertrag von Windenergie- und Solaranlagen

Anbieter zum Thema

FAULHABER Austria GmbH

Meister Strömungstechnik GmbH

ABB AG

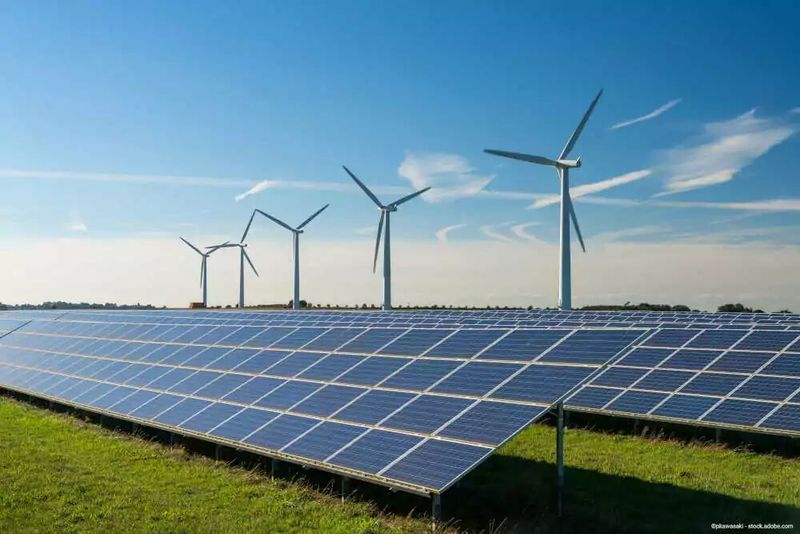

Megatron bietet mit seinem Drehgeberprogramm ideale Lösungen für die Erfassung von Drehwinkeln in verschiedenen Bereichen der erneuerbaren Energiegewinnung. Hierzu zählen Windenergie-Anlagen, die sich der Windrichtung und Windgeschwindigkeit anpassen, sowie Solaranlagen, die der Sonne im Tagesverlauf folgen, um den optimalen Wirkungsgrad der Anlage zu erzielen.

Smarte, nachhaltige Lösungen sind nötig, um die Abkehr von fossilen Brennstoffen zu beschleunigen. Erneuerbare Energieträger bringen jedoch einige Herausforderungen mit sich. Alle stromerzeugende Anlagen sollen einen optimalen Wirkungsgrad erzielen – was bei Windenergie- und Photovoltaik-Anlagen aufgrund wechselnder Wetterverhältnisse allerdings nicht so einfach ist. Hier werden flexible Systeme benötigt, die sich an die dynamischen Einflüsse anpassen, um den bestmöglichen Nutzen zu erzielen. MEGATRON leistet mit seinen Drehgebern der neuesten Generation einen wichtigen Beitrag zur Effizienzsteigerung dieser Applikationen.

Drehgeber steuern Anstellwinkel der Rotorblätter von Windkraftanlagen

Der Energieträger Wind zeichnet sich vor allem durch häufige Richtungs- und Geschwindigkeitswechsel aus. Das Ziel von Windkraftanlagen ist es, die Dynamik der Windkraft möglichst effektiv für die Energiegewinnung zu nutzen. Meist wird eine Bauform gewählt, bei der zwei separate mechanische Stellsysteme für die Parameter Richtung und Geschwindigkeit zum Einsatz kommen. Sehr häufig handelt es sich um Anlagen, die auf einem horizontalen Mast einen sternförmigen Rotor mit drei Blättern verwenden. Dadurch können die wechselnden Windeigenschaften bestmöglich genutzt werden.

Bildergalerie

Die Stellung der Gondel in Windrichtung wird über Elektromotoren im Gelenk der Rotationsachse gesteuert (Azimut-System). Das Stellsystem für den Anstellwinkel der Rotorblätter (Stallregelung) optimiert die Leistung der Anlage. Ziel ist es, eine annähernd konstante Nennleistung der Windkraftanlage für die jeweils vorherrschenden Bedingungen zu erhalten. Bei zu hohen Windgeschwindigkeiten dient dieses System zugleich dem Schutz vor zu starken mechanischen Kräften und Überhitzung. Bei Gefahr werden die Rotorblätter in Fahnenstellung gedreht. Dadurch kommt es zu einem Strömungsabriss und die Auftriebskräfte fallen weg. Mit Hilfe von Bremsen werden die Rotoren dann zum Stillstand gebracht.

Verantwortlich für die korrekte Steuerung und Überwachung des Azimut-Systems sowie des Stellsystems für die Rotorblätter sind HTx36-Drehgeber von MEGATRON. Die Encoder übernehmen die Messung der Winkelpositionen beider Systeme. Die Drehgeber sind zwar nicht unmittelbar den Elementen ausgesetzt, jedoch spielen bei der Auswahl der Sensorik Temperaturbereich, Haltbarkeit und Zuverlässigkeit sowie Reproduzierbarkeit der Messergebnisse eine entscheidende Rolle. Hier kommen die Stärken der HTx36-Drehgeber von MEGATRON ins Spiel. Es sind robuste Drehgeber, die Vibrationen, starken Temperaturänderungen und mechanischer Last standhalten.

Solar-Panels sind immer in der optimalen Position

Auch in Photovoltaikanlagen gilt es, den maximal möglichen Wirkungsgrad zu erzielen. Zusätzlich zum Azimut-System besitzen Hocheffizienz-Solaranlagen deshalb ein Elevationssystem. Während das Azimut-System der Sonne in Bezug auf die Himmelsrichtung folgt, richtet das Elevationssystem die Solar-Panels entsprechend der Sonnenhöhe aus. Die HTx36-Drehgeber von MEGATRON sorgen dafür, dass das Elevationssystem immer die aktuelle Position der Solar-Panels kennt. Die Encoder sind in diesen Anlagen oft den Elementen unmittelbar ausgesetzt und müssen deshalb erhöhte Umweltanforderungen erfüllen: Wichtig sind UV-Beständigkeit, ein adäquater IP-Schutz sowie ein Betriebstemperaturbereich, der einer direkten Sonneneinstrahlung standhält und den Betrieb bei Minusgraden ermöglicht

Magnetische Sensortechnologie arbeitet hochpräzise

m Wesentlichen stehen Anlagenbauern drei Sensortechnologien zur Wahl: potentiometrisch, optisch oder magnetisch. Bei optischen Drehgebern unterliegt das optische System einem geringen Verschleiß aufgrund der Alterung der LED sowie einem Aufwachsen von Partikeln auf den optischen Komponenten. Die potentiometrische Sensorik zeigt Schwächen im Bereich der periodisch wiederholten, langsamen Bewegungen und landet in puncto Lebensdauer (kontaktbehaftete Sensorik) meist weit hinter den anderen Technologien.

Die Wahl der Sensortechnologie ist somit entscheidend. Die Drehgeber müssen eine exakte Reproduzierbarkeit der Messergebnisse sicherstellen sowie eine hohe Zuverlässigkeit und Lebensdauer besitzen – 20 Jahre Betriebsdauer sind hier die Regel. In vielerlei Hinsicht überzeugen deshalb magnetische Technologien mit moderner Hall-Sensorik. Ihr kontaktloses Messprinzip unterliegt im Grunde keiner Alterung und erfüllt höchste Ansprüche an Präzision sowie Haltbarkeit. Stimmt dann auch noch das Designkonzept, bieten diese Drehgeber ein Höchstmaß an Robustheit und beste Möglichkeiten für eine optimale Abstimmung auf die Applikation.

HTx36-Drehgeber von Megatron besitzen all diese Eigenschaften. Sie garantieren durch ihre magnetische 3D-Hall-Technologie und ihr optimiertes Design maximale Haltbarkeit. In ihrem robusten Uni-Body-Gehäuse aus Aluminium sind zweifach kugelgelagerte Voll- oder Hohlwellen aus Edelstahl mit Durchmessern von 6 mm oder 8 mm verbaut, die hohen Radial- sowie Axiallasten standhalten. Die Encoder verfügen über einen IP-Schutz von mindestens IP65 (IP67 optional) und sind in einem weiten Betriebstemperaturbereich einsetzbar (–40 °C bis +85 °C). Dank der großen Auswahl an elektrischen Schnittstellen (analog/digital) und dem zugrundeliegenden Baukastensystem können sie optimal an die Anlagenbedürfnisse angepasst werden.

Nachhaltige Lösungen für die Energiewende

HTx36-Drehgeber basieren fast durchweg auf Qualitätskomponenten aus lokaler Produktion und lokalen Lieferketten. Die Encoder werden in Putzbrunn bei München entwickelt und produziert. MEGATRON ist daher nicht nur ein Partner für Firmen, die Anlagen zur nachhaltigen, erneuerbaren Energiegewinnung herstellen, sondern setzt selbst auf nachhaltiges Handeln. Das zeigt sich unter anderem im Customer-Journey, den das Unternehmen vom Design-In bis zur Langzeitverfügbarkeit und Bevorratung von Produkten begleitet. So kann MEGATRON den Bedarf decken und Produkt-Adaptionen zügig umsetzen.
